بوصة سلسلة محمل كروي ذو أخدود عميق

  • هدف

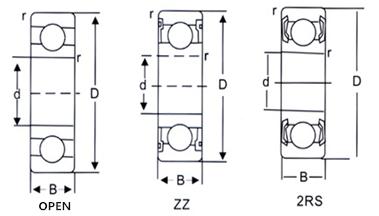

  • رسم
بوصة سلسلة محمل كروي ذو أخدود عميق
  • بوصة سلسلة محمل كروي ذو أخدود عميق

محامل الكرات ذات الأخدود العميق هي النوع الأكثر شيوعًا من المحامل الدوارة. تتكون محامل الكرات ذات الأخدود العميق من حلقة خارجية وحلقة داخلية ومجموعة من الكرات الفولاذية والأقفاص. هناك نوعان من محامل الكرات الأخدود العميق، صف واحد وصف مزدوج. ينقسم هيكل كرة الأخدود العميق أيضًا إلى نوعين: مختوم ومفتوح. يشير النوع المفتوح إلى المحمل بدون هيكل مغلق.

يمكن أيضًا تخصيص أحجام مختلفة وفقًا لاحتياجات العملاء للمحامل. إذا لزم الأمر، يرجى مراسلتي عبر البريد الإلكتروني.

PDF
يختارسؤالرقم الجزءالقطر الداخلي القطر الخارجيالعرض (ب)
ممبوصةممبوصةالنوع المفتوح (مم)النوع المفتوح (بوصة)نوع الدرع (مم)نوع الدرع (بوصة)
1601 4.762 0.1875 17.462 0.6875 6.35 0.25 7.938 0.3125
1602 6.35 0.25 17.462 0.6875 6.35 0.25 7.938 0.3125
1603 7.938 0.3125 22.225 0.875 7.144 0.2813 8.731 0.3437
1604 9.525 0.375 22.225 0.875 7.144 0.2813 8.731 0.3437
1605 7.938 0.3125 23.019 0.9063 7.938 0.3125 7.938 0.3125
1606 9.525 0.375 23.019 0.9063 7.938 0.3125 7.938 0.3125
1607 11.112 0.4375 23.019 0.9063 7.938 0.3125 7.938 0.3125
1608 9.525 0.375 28.575 1.125 9.525 0.375 9.525 0.375
1609 11.112 0.4375 28.575 1.125 9.525 0.375 9.525 0.375
1610 12.7 0.5 28.575 1.125 9.525 0.375 9.525 0.375
1611 11.112 0.4375 34.925 1.375 11.112 0.4375 11.112 0.4375
1612 12.7 0.5 34.925 1.375 11.112 0.4375 11.112 0.4375
1613 14.288 0.5625 34.925 1.375 11.112 0.4375 11.112 0.4375
1614 15.875 0.625 34.925 1.375 11.112 0.4375 11.112 0.4375
1615 15.875 0.625 41.275 1.625 12.7 0.5 12.7 0.5
1616 19.05 0.75 41.275 1.625 12.7 0.5 12.7 0.5
1617 15.875 0.625 44.45 1.75 12.7 0.5 12.7 0.5
1618 19.05 0.75 44.45 1.75 12.7 0.5 12.7 0.5
1619 19.05 0.75 50.8 2 14.288 0.5625 14.288 0.5625
1620 22.225 0.875 50.8 2 14.288 0.5625 14.288 0.5625
1621 25.4 1 50.8 2 14.288 0.5625 14.288 0.5625
1622 28.575 1.125 63.5 2.5 15.875 0.625 15.875 0.625
1623 31.75 1.25 63.5 2.5 15.875 0.625 15.875 0.625
1624 31.75 1.25 65.087 2.5625 17.462 0.6875 17.462 0.6875
1625 33.337 1.3125 65.087 2.5625 17.462 0.6867 17.462 0.6875
R2 3.175 0.125 9.525 0.375 3.969 0.1563 3.969 0.1563
R2A 3.175 0.125 12.7 0.5 4.366 0.1719 4.366 0.1719
R3 4.762 0.1875 12.7 0.5 3.969 0.1563 4.978 0.196
R4 6.35 0.25 15.875 0.625 4.978 0.196 4.978 0.196
R4A 6.35 0.25 19.05 0.75 5.556 0.2187 7.144 0.2813
