رقم الجزء :
d :
D :
B :

محامل كروية السيراميك

  • هدف

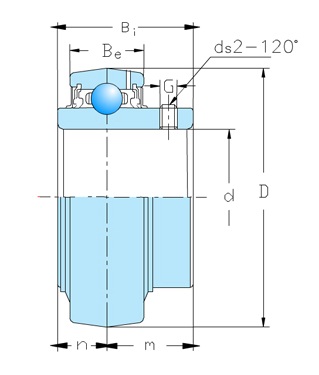

  • رسم
محامل كروية السيراميك
  • محامل كروية السيراميك

محامل الإدخال هي محامل كروية ذات أخدود عميق مع حلقات داخلية واسعة. يتم إدراجه في السكن الذي يعمل كوحدة تحمل. يتكون السكن بشكل رئيسي من الفولاذ المصبوب أو المضغوط. وحدة المحمل مدمجة في التصميم مع أجهزة إغلاق مثالية. يمكن أن تتماشى مع السهولة أثناء التشغيل ويمكن تركيبها أو فكها بسهولة.


PDF
يختارسؤالتحمل رقمرمح ضياءالأبعاد الحدودية (مم) تقييمات الحمل الأساسيةالوزن (كجم)
في.ممد:ثنائيةيكوننمزسجشركة
UC201 - 12 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.21
UC201-8 1/2 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.21
UC202 - 15 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.2
UC202-10 5/8 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.19
UC203 - 17 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.18
UC204 - 20 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.17
UC204-12 3/4 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.18
UC205 - 25 52 34 17 14.3 19.7 5.5 M6x1.0 14000 7560 0.2
UC205-14 7/8 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.23
UC205-15 15/16 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.21
UC205-16 1 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.2
UC206 - 30 62 38.1 19 15.9 22.2 6 M6x1.0 19510 11160 0.33
UC206-17 1-1/16 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.37
UC206-18 1-1/8 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.35
UC206-19 1-3/16 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.33
UC206-20 1-1/4 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.3
UC207 - 35 72 42.9 20 17.5 25.4 6.5 M8x1.0 25640 15330 0.4
UC207-20 1-1/4 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.55
UC207-21 1-5/16 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.52
UC207-22 1-3/8 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.49
UC207-23 1-7/16 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.46
UC208 - 40 80 49.2 21 19 30.2 8 M8x1.0 28890 17110 0.65
UC208-24 1-1/2 - 80 49.2 21 19 30.2 8 5-16/24UNF 28890 17110 0.69
UC208-25 1-9/16 - 80 49.2 21 19 30.2 8 5-16/24UNF 28890 17110 0.67
UC209 - 45 85 49.2 22 19 30.2 8 M8x1.0 32670 18220 0.7
UC209-26 1-5/8 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.8
UC209-27 1-11/16 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.76
UC209-28 1-3/4 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.71
UC210 - 50 90 51.6 24 19 32.6 9 M10x1.25 35110 20840 0.8
UC210-30 1-7/8 - 90 51.6 24 19 32.6 9 3/8-24UNF 35110 20840 0.87
